Kenar Kontrol Sistemi Nedir ?
Flexıble malzeme üreten veya işleyen makinelerde, bobinden çözülerek işlenen malzemeler, sarım istasyonunda tekrar bobin haline getirilir. Bu işlem sırasın da malzeme veya makina nedenli sebepler ile malzemede eksen kaymaları olabilir. Kenar kontrol sistemi, çözgü veya sargı mekanik sistemlerini lineer olarak hareket ettirmek suretiyle ürünün hep aynı eksen doğrultusun da kalmasını sağlayan çok önemli elektromekanik otomasyon sistemidir.

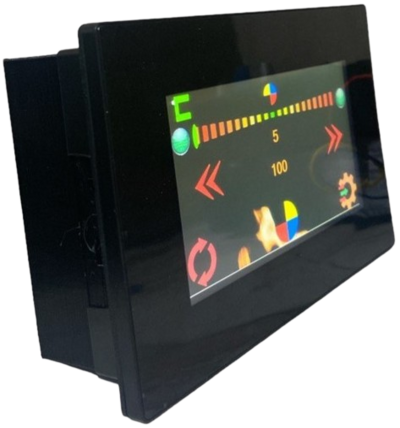

Kenar Kontrol Cihazı WGD – ST
WGD ST Kenar kontrol cihazı, Step motor ve sürücü sistemi kullanılan ve yüzsek hızlarda işlem yapan makineler için geliştirilmiştir. Yüksek doğruluk hesaplamaları yapabilir ve 200 khz işlem hızına sahiptir.
Özellikle 5 m/dk ile 200 m/dk hızlarda işlem yapan makineler için tercih edilir. Mevcut makinalarınıza RS485 ile bağlanabilir. WGD-ST genel kullanım alanı dilimleme ve flekso baskı makinelerinde, bobin çözgü ve sargı mekanik sistemlerini hareket ettiren Aktuatör sistemlerinin kontrol edilmesinde tercih edilir. Web Guiding sistemler de ise maksimum 200 m/dk hızlardaki makineler için uygundur.
WGD-ST DEZAVANTAJI … Step motorlu sistem, step motorun çalışma prensibi nedeniyle 1.8° lik dönme açısında 1.8° nin dışında gelen hareket bilgisinde aradaki açı farkı jadar sağa ve sola dönerek turu tamamlamaya çalışır. Fakat bir adımı 1.8° olduğu için sonsuz bir döngüye girerek sağa – sola dönmeye devam eder.
Ancak bu durum CENSA GROUP mühendislerince yazılım ve donanımsal teknolojik çalışmalar ile aşılmış ve kararlı çalışma becerisi Step Motorlu sistemler için de kazandırılmıştır.
WGD-ST Özellikleri
- 4.3” Dokunmatik panel
- 24 vdc besleme gerilimi
- Anlık olarak panel üzerinden mazeme pozisyon takibi
- Harici 24vdc veya 40vdc 6A pwm Step sürücü
- 12 vdc ve 5 vdc voltaj çıkışı
- Kenar kontrol sensörü için malzeme kalibrasyonu
- RS485 Haberleşme çıkışı
- 200 khz Haberleşme hızı ve yeni nesil işlemci teknolojisi
- Ters voltaj koruması
- 130 x 88 pano montaj kesit, 50 mm derinlik ölçüsü
WGD – ST Web Guiding Device
Wgs Otomasyon Kenar Kontrol Cihazı
